在低频电子学中，最普通的电路元件就是电阻，它的用途非常广泛，主要是将电能转换成热能产生压降。
若将电阻视为分立元件，可以把电阻划分成以下几种类型。
高精度颗粒介质的碳素电阻；
采用镍或其他柔性金属丝的绕线电阻；
采用温度稳定材料的金属膜电阻；
采用铝材料做成的薄膜贴片式电阻。

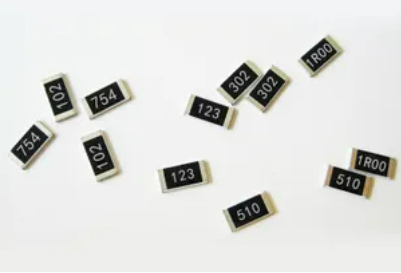

在以上的电阻中，目前射频及微波领域一般使用的是薄膜贴片式电阻（SMD）。
其原因是薄膜贴片式电阻具有良好的射频特性且尺寸可以做到比较小的。

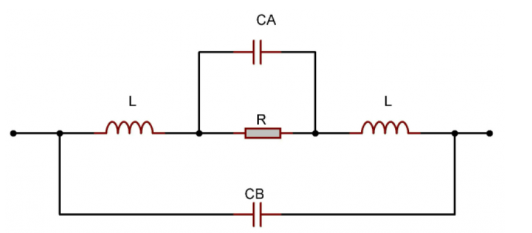

实际的电阻在低频电路中就可以看做是单纯的只有电阻，但是在高频电路中，电阻就不在是单纯的只有电阻了，还有电感和寄生电容，其高频等效模型如下。
其中CA用以模拟电荷分离效应，CB用来模拟内部引线电容。对于内部引线电容通常远小于线圈的寄生电容，可以忽略不计。所以高频电阻的阻抗可以用下列式子进行计算。
Z=

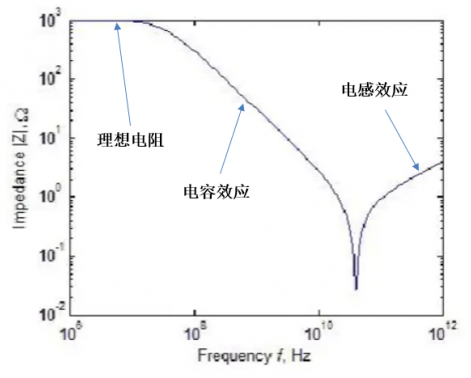

下图描述的是电阻器的阻抗绝对值和频率之间的关系：
解析：在低频时(比如频率小于1MHz时)，其电阻器的阻抗是R。
当频率超过一定值时（比如超过5MHz时），寄生电容CA的影响逐渐明显，使得电阻器的阻抗下降。
当频率到达一定值时，比如到了GHz时，出现了一个谐振点，使整个电阻器的阻抗值达到了最低，通常来讲会出现多个谐振点。
当频率超过谐振点频率之后，由于电感效应的增强，使得整个电阻器的阻抗又继续上升。
