金属氧化膜电阻的识别

2022-06-23

金属膜电阻一般为五环电阻。以下是金属膜电阻的识别方法:每种颜色代表不同的数字,如下所示:棕色1红色2橙色3黄色4绿色5蓝色6紫色7灰色8白色9黑色0,金色和银色表示误差。


金属膜电阻识别技巧1:首先找到表示误差的色环,以便排列色环顺序。最常用的表示电阻误差的颜色有:金、银和棕色,尤其是金环和银环,它们很少用作电阻色环的第一环。因此,只要在电阻中有金环和银环,就基本可以认定为最后一环的色环电阻。


金属膜电阻识别技巧2:棕色环是否为表示误差的判别。棕色环通常同时用作误差和有效数环,并且经常同时出现在第一个环和最后一个环中,因此很难识别谁是第一个环。实际上,可以根据色环之间的间隔来判断:例如,对于五色环的电阻,第五环和第四环之间的间隔比第一环和第二环之间的间隔宽,因此可以确定色环的排列顺序。


金属膜电阻识别技巧3:当不能仅通过色环间距确定色环顺序时,也可以使用电阻的生产顺序值进行识别。例如,电阻器的色环读数顺序为棕色、黑色、黑色、黄色和棕色,其值为100×104Ω=1mΩ,误差为1%,属于正常电阻系列值。如果按相反顺序读取:棕色、黄色、黑色、黑色、棕色,则值为140×10^0Ω=140Ω,误差为1%。显然,在电阻生产系列中,根据后一个序列读取的电阻值不可用,因此后一个色环序列是错误的。

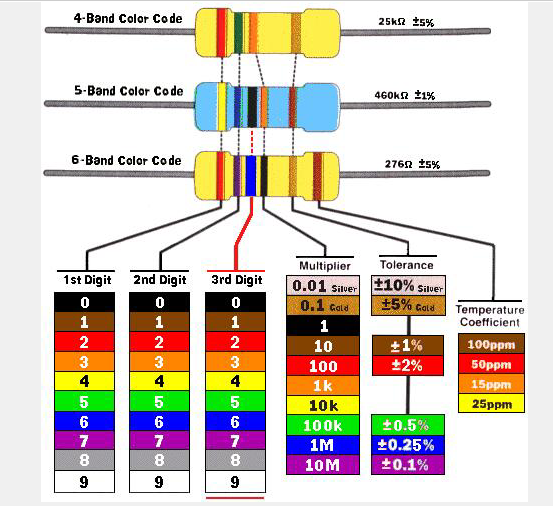

金属膜电阻色环的含义如下,以五色环为例:


第一色环:电阻值的第一位数字;

第二色环:电阻值的第二位数字;

第三色环:电阻值的第三位数字;

第四色环:10的幂数;

第五色环:电阻误差(精度)。


例如:电阻色环:棕黑黑红棕,第一位:1;第二位:0;第三位:0;第四位:10的2次方(即100);误差为±1%;即电阻值为:100×100=10000Ω=10kΩ
