高压开关的试验项目及方法


一、500kV SF6高压开关电气试验

1. 高压开关导电回路电阻测量

1.1 此项目周期不超过3年。

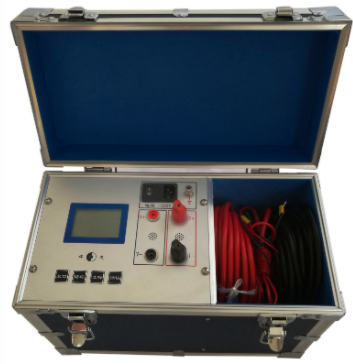

1.2 确认高压开关两端接地刀闸全部接地。接好KST-302回路电阻测试仪的测量连接线,将KST-302回路电阻测试仪的夹线钳夹于高压开关A相两端连接排上,注意电压、电流各端子不能接错。

1.3 联系网控将高压开关合上。

1.4 接上KST-302回路电阻测试仪电源,按下测量键,将输出电流调整到100A,测量值应不大于80µΩ。测量完毕,断开电源。

1.5 B、C相测量步骤同上。

1.6 三相测量完毕后,与网控联系,拉开开关,恢复试前安全措施。


2. 并联电容器电气试验

2.1 极间绝缘电阻测量

2.1.1 此项目周期不超过3年。

2.1.2 确认高压开关处于断开位置。

2.1.3 采用抗干扰型KST-430A绝缘电阻测试仪,分别测量A相两个断口并联的电容器的绝缘电阻。一般不低于5000MΩ,同时与历次试验结果相比,不应有明显下降。试验后充分放电。

2.1.4 B、C相测量步骤同上。

2.2 测量并联电容器介损及电容量

2.2.1 此项目周期不超过3年。

2.2.2 确认高压开关处于断开位置。与电流互感器同时进行试验时需要拉开电流互感器侧接地刀闸。

2.2.3 采用KST-221全自动抗干扰介质损耗测试仪,用反接线分别测量A相两个断口并联的电容器的介损和电容量。若与电流互感器同时进行试验时,电流互感器侧断口采用正接线,另一断口采用反接线。用绝缘杆将电桥高压引线屏蔽端和电桥Cx线芯线端分别挂接在相应的位置。

2.2.4 KST-221全自动抗干扰介质损耗测试仪可靠接地,做好现场周围安措,分别指定专人操作,专人监护,试验步骤按电桥操作说明进行。

2.2.5 记录好参数及现场温度,并联电容器介损值不大于0.5%,电容值偏差不超出额定值的±5%。

2.2.6 B、C相测量步骤同上。

2.2.7 断开电源,拆除引线,恢复现场。


3. 并联电阻电阻值测试

3.1 此项目对带有并联电阻的出线高压开关进行,周期不超过3年。

3.2 确认高压开关处于断开位置。

3.3 用万用表测试并联电阻的电阻值,每相合闸电阻值的范围标准是450Ω±5%。


4. 高压开关的时间参量

4.1 此项目在高压开关大修后进行。

4.2 使用KST-300B高压开关特性测试仪测试。根据说KST-300B高压开关特性测试仪明书要求连接好试验线,三相共6个断口分别接入仪器的A1、A2、B1、B2、C1、C2插口,仪器接地牢靠。

4.3 打开仪器,屏幕进入主菜单状态后,按确定键进入测试菜单,然后按照屏幕提示操作即可。

4.4 测量出的试验数据,应满足以下要求:分闸时间不大于19ms,合闸时间不大于85ms,相间合闸不同期不大于4ms,相间分闸不同期不大于3ms,同相各断口间合闸不同期不大于3ms,同相各断口间分闸不同期不大于2ms。


二、220kV SF6高压开关电气试验

1. 高压开关导电回路电阻测量

1.1 此项目周期不超过3年。

1.2 确认高压开关下端口连接的接地刀闸处于接地状态。接好KST-302回路电阻测试仪的测量连接线,将KST-302回路电阻测试仪的夹线钳夹于高压开关A相上下两端连接排上,注意电压、电流各端子不能接错。

1.3 联系网控将高压开关合上。

1.4 接上KST-302回路电阻测试仪电源,按下测量键,将输出电流调整到100A,测量值应不大于55µΩ。测量完毕,断开电源。

1.5 B、C相测量步骤同上。

1.6 三相测量完毕后,与网控联系,拉开开关,恢复试前安全措施。


2. 断口间绝缘电阻测量

2.1 此项目周期不超过3年。

2.2 确认高压开关处于断开位置,电流互感器非高压开关侧连线拆除。

2.3 采用抗干扰型KST-430A绝缘电阻测试仪,L端接在高压开关上口,E端接地,测量A相断口间绝缘电阻。与历次试验结果相比,绝缘电阻不应有明显下降。试验后充分放电。

2.4 B、C相测量步骤同上。


3. 高压开关的时间参量

3.1 此项目在高压开关大修后进行。

3.2 使用KST-300B高压开关特性测试仪测试。根据KST-300B高压开关特性测试仪说明书要求连接好试验线,三相3个断口分别接入仪器的A1、B1、C1插口,仪器接地牢靠。

3.3 打开仪器,屏幕进入主菜单状态后,按确定键进入测试菜单,然后按照屏幕提示操作即可。

3.4 测量出的试验数据,应满足以下要求:分闸时间为17±2ms,合闸时间不大于55ms,相间合闸不同期不大于5ms,相间分闸不同期不大于3ms。


三、10kV真空高压开关电气试验

1. 导电回路电阻的测量

1.1 此试验项目周期不超过3年,大修后必须进行。

1.2 合上高压开关。

1.3 将KST-302回路电阻测试仪的电压电流夹钳夹于A相真空泡进、出端处,注意不要夹错。

1.4 合上试验电源,调整输出电流至100A。

1.5 揿下测量按钮,待数据稳定后读数,其值进线高压开关应不大于25µΩ,负荷高压开关应不大于30µΩ。

1.6 B、C相导电回路电阻,方法同上。

1.7 试验结束后,分开高压开关,恢复试前状态。


2. 绝缘电阻测量

2.1 此试验项目周期不超过3年,大修后必须进行。

2.2 将高压开关壳体可靠接地。

2.2 将高压开关下断口短路接地,采用KST-430A绝缘电阻测试仪,分别测量A、B、C三相断口间的绝缘电阻。

2.3 合上高压开关,采用KST-430A绝缘电阻测试仪,分别测量A、B、C三相对地的绝缘电阻。

2.4 两次测量值与以前测量值相比应无太大变化,其中断口间绝缘在大修后应不小于1000MΩ,运行中应不小于300MΩ,否则应查明原因。


3. 真空高压开关的交流耐压试验

3.1 此试验项目周期不超过3年,大修后必须进行。

3.2 此项工序应在高压开关清扫工作后,且触头间距检修人员调整好后方可着手进行。

3.3 高压开关手车外壳体应可靠接地,合上高压开关。

3.4 对KST-501A试验变压器,KST-500变压器操作箱,高压峰值表等试验仪器进行接线,做到连接正确牢靠。

3.5 无关人员撤离现场,布置好围栏、做齐必要的安全措施。

3.6 首先进行高压开关整体对地交流耐压试验,将高压引线接于高压开关A相上。

3.7 合上KST-500变压器操作箱试验电源,缓慢加压,加压至28kV,持续时间1分钟,应无击穿、闪络等异常现象出现。

3.8 降压至零,断开试验电源。

3.9 继续进行B相、C相的交流耐压试验,方法同上。

3.10 高压开关整体对地交流耐压试验结束后,将高压开关分开,把下断口接地,对高压开关断口进行交流耐压,耐压值35kV,持续时间1分钟,无击穿、闪络及真空泡发红现象。

3.11 交流耐压结束后,拆除引线,并对高压开关的绝缘电阻重新测量,其值与耐压前相比应无明显的下降。
