屏蔽型电感和非屏蔽的有什么不同
2024-01-15

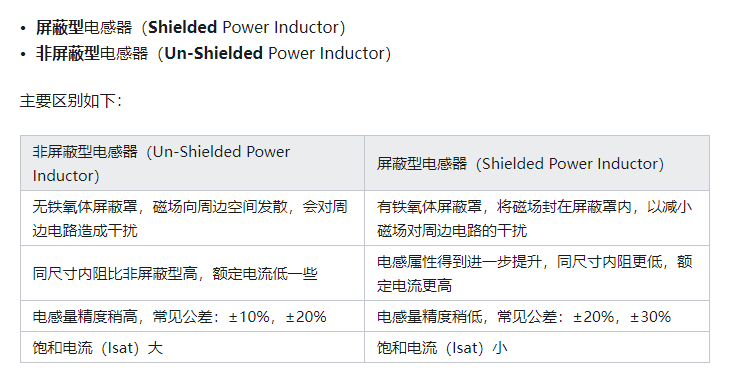

一般来说,非屏蔽电感器的漆包线暴露在外部,没有磁屏蔽罩;屏蔽电感器外部设有磁屏蔽罩,具有良好的屏蔽和抗EMI效果,减少了电感器对外界的电磁干扰,削弱了电路产生的电磁场对其他元件的干扰作用。
屏蔽贴片电感的功能与普通贴片电感不同。通常,贴片电感器在电路中不被屏蔽,并且当使用电感器时,电感器可能无法在电路中实现期望的效果。屏蔽贴片电感器可以屏蔽电路中的一些电流不稳定性,有效地阻断它们。屏蔽电感器的完整金属屏蔽体围绕带正电荷的导体。在屏蔽体的内侧,将感应出等量的负电荷作为带电荷的导体,在外侧,将出现等量的正电荷作为带充电的导体。如果金属屏蔽体接地,外侧的正电荷将流入地面,外侧将没有电场,也就是说,带正电荷导体的电场将在金属屏蔽体内部屏蔽。
屏蔽电感器在电路中也起着耦合作用。为了降低交变电场对敏感电路的耦合干扰电压,屏蔽贴片电感器可以在干扰源和敏感电路之间设置导电性良好的金属屏蔽,并将金属屏蔽接地。敏感电路上交流电场的耦合干扰电压取决于交流电场电压、耦合电容和金属屏蔽接地电阻的乘积。只要金属屏蔽体接地良好,就可以降低交流电场对敏感电路的耦合干扰电压。电场屏蔽主要基于反射,因此屏蔽体的厚度不需要太大,结构强度是主要考虑因素。

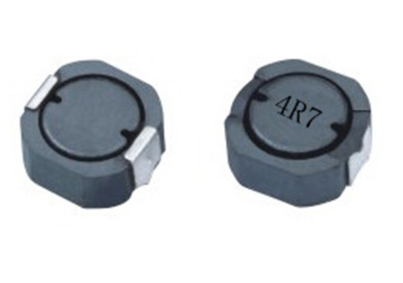

屏蔽电感器外部设有磁屏蔽罩,具有良好的屏蔽和抗EMI效果,减少了电感器对外界的电磁干扰,削弱了电路产生的电磁场对其他元件的干扰作用。
非屏蔽电感器的外部没有磁屏蔽盖,体积小,表面粘附型,易于表面安装。外观和尺寸符合环评标准,可选择不同尺寸规格。优异的焊接和耐热性,适用于一般焊接和回流焊,具有更好的频率特性,无屏蔽铁氧体磁芯结构,成本更低。屏蔽电感和非屏蔽电感实际上是两种磁路,一种是开路磁路,另一种是闭合磁路。所谓闭合磁路是指由磁性材料组成的整个闭合磁路,而开路是指磁路中有明显的气隙。
