怎么读取电感值

2024-07-10

一、 电感的认识

电感是一种非线性元件,通过它的电流不能发生突然变化。因此,对于电流的突然变化,它将呈现高电阻状态。它在电路中的主要功能包括扼流、滤波、振荡、调谐等。那么如何读取电感值呢?


二、 电感器的几种标识

电感的基本单位是Heng(H),以及mH和uH。它们之间的转换关系为:1H=1000mH,1H=10000uH。那么,读取电感器值的方法是什么?


1、直接标注法

直接标记法可以一目了然地显示电感的大小。电感的标称电感直接用数字和文字符号标注在电感体上,电感单位后的字母表示偏差。

2、文本符号法

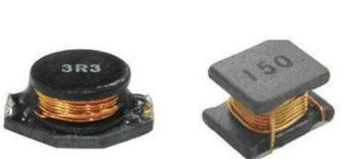

书写符号法由数字和书写符号组成,电感的标称值和偏差值按照一定的规则标注在电感上。这种表示通常用于一些低功率电感器,单位通常为nH或pH。小数点分别用“R”和“n”表示。下图使用文本符号法表示某个电感器的电感值。


3、色编方法

电感器的颜色编码方法与电阻器的颜色编码方式相似,都在电感器上用不同颜色的圆环标记。当使用色环进行识别时,电感器本体自然颜色暴露较多的一端通常是最后一个环,另一端是第一个环。在电阻器上使用色环的测量单位为欧姆(Ω),电感剂为微欧姆(μH)。通常有三个或四个环,前两位是有效数字,第三位是乘数,如果有第四位,则表示错误级别。标称电感值通过颜色编码表示,如下表所示。


4、数字表示

数字表示方法与文本符号表示方法有些相似,但它是一种使用三位数字表示电感的方法。从左边开始,前两位是有效数字,最后一位表示有效数字的数量,后面跟着一个“0”。单位为微赫兹(μH),常见于低功率SMT电感器中。图中表示为“100”的电感为10μH。
